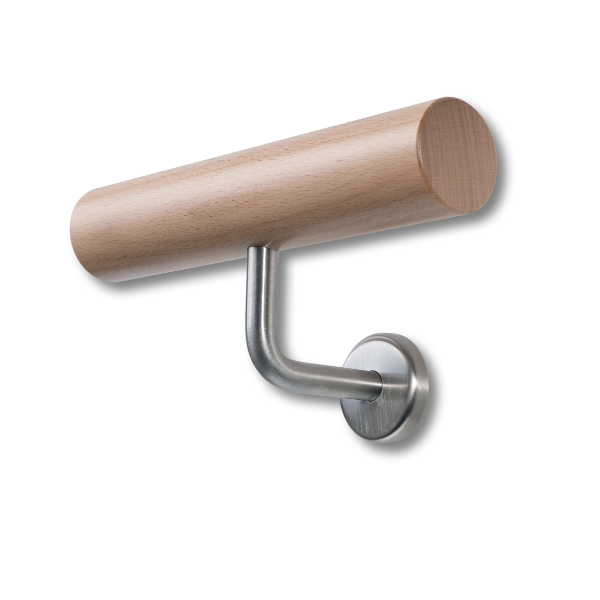

Typ K 9

aus Edelstahl, fein gebürstet

Grundplatte, Ø 40 x 3 mm, verzinkt,
mit Dreipunktbefestigung
Angeschweißter Rundstab Ø 12 mm,
im Radius von 20 mm auf 90° gebogen
und Gewinde M 10 x 20 mm zum
verdeckten Eindrehen in den Handlauf
Alle Teile nicht sichtbar geschweißt
Ausladung bis Vorderkante Handlauf ca. 90 mm
Abdeckrosette Ø 45 x 10 mm mit Bohrung
Ø 13 mm zur Aufnahme des Rundstabes

Downloads

Neutrale Ausschreibungstexte

Ausschreibungstext Holz 40 mit k 9.doc (765KB)

Ausschreibungstext Holz 40 mit k 9.pdf (290,6KB)

Datenblatt / Montageanforderung

Datenblatt Edelstahl 40.pdf (173,7KB)

Datenblatt Holz 40.pdf (174,7KB)

Technische Zeichnungen

Technische Zeichnungen Konsole k9.pdf (381,7KB)

Prospekt

Prospekt Handlauf Holz 40.pdf (1,5MB)
