Produkt-Navi

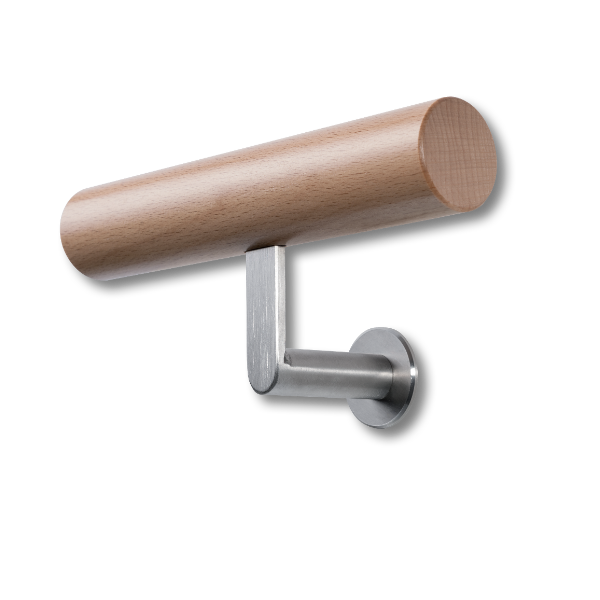

Typ K 7

aus Edelstahl, fein gebürstet

  • Waagrechter Rundstab Ø 18 x 70 mm,
    mit M 12 Innengewinde zur
    Aufnahme der Wandverankerung und
    angeschweißten Flachprofil 18 x 5 x 80 mm
    mit M5 Madenschraube zur Befestigung des Handlaufes
  • Wandverankerung als Gewindebolzen M12 x 80
    für Klebetechnik mit Siebhülse oder Stockschraube
    M 12 x 80 mm zum Eindrehen in die Wand
  • Ausladung bis Vorderkante Handlauf ca. 90 mm
  • Abdeckscheibe Ø 40 x 3 mm. An den Kanten gefast
    Das Flachprofil der Konsole wird 30 mm tief in den Handlauf,
    passgenau eingelassen. Zur Wandseite hin erhält der Handlauf
    eine Bohrung zum Eindrehen der Madenschraube in die Konsole.

    Bei Befestigung in einer Trockenbauwand muß eine Traverse aus Massivholz
    von mind. 30 mm hinterlegt sein.

Downloads

Neutrale Ausschreibungstexte

 Ausschreibungstext Holz 40 mit k 7.doc (40KB)
 Ausschreibungstext Holz 40 mit k 7.pdf (26,5KB)
 Ausschreibungstext Holz Oval mit k 7.doc (34,5KB)
 Ausschreibungstext Holz Oval mit k 7.pdf (69,7KB)

Datenblatt / Montageanforderung

 Datenblatt Edelstahl 40.pdf (173,7KB)
 Datenblatt Holz 40.pdf (174,7KB)

Technische Zeichnungen

 Technische Zeichnungen Konsole k7.pdf (1,4MB)

Prospekt

 Prospekt Handlauf Holz 40.pdf (1,5MB)
