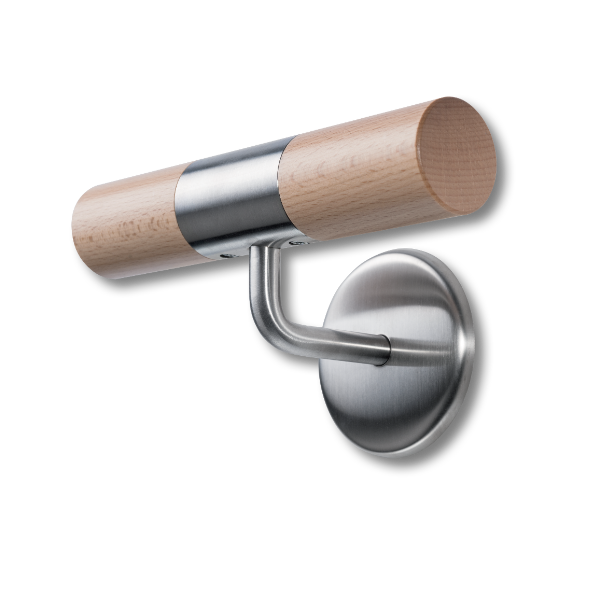

Typ K 8

aus Edelstahl, fein gebürstet

  • Grundplatte, Ø 72 x 3 mm, verzinkt,
    mit Dreipunktbefestigung
  • Angeschweißter Rundstab Ø 12 mm,
    im Radius von 20 mm auf 90° gebogen
  • Angeschweißte Rohrmanschette Ø 42,4 oder
    40 x 60 x 2 mm
  • Alle Teile nicht sichtbar geschweißt
  • Ausladung bis Vorderkante Handlauf ca. 90 mm
  • Abdeckrosete Ø 82 x 10 mm mit Bohrung
    Ø 13 mm zur Aufnahme des Rundstabes

Downloads

Neutrale Ausschreibungstexte

 Ausschreibungstext Holz 40 mit k 8.doc (27KB)
 Ausschreibungstext Holz 40 mit k 8.pdf (13,8KB)

Datenblatt / Montageanforderung

 Datenblatt Edelstahl 40.pdf (173,7KB)
 Datenblatt Holz 40.pdf (174,7KB)

Technische Zeichnungen

 Technische Zeichnungen Konsole k8.pdf (990,8KB)

Prospekt

 Prospekt Handlauf Holz 40.pdf (1,5MB)
