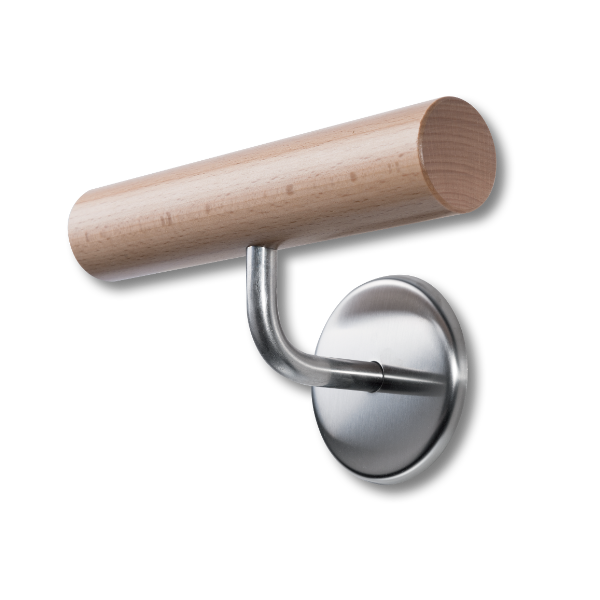

Typ K 1

aus Edelstahl, fein gebürstet

  • Grundplatte, Ø 72 x 3 mm, verzinkt,
    mit Dreipunktbefestigung
  • Angeschweißter Rundstab Ø 12 mm,
    im Radius von 20 mm auf 90° gebogen
    und Gewinde M 10 x 20 mm zum verdeckten
    Eindrehen in den Handlauf
  • Alle Teile nicht sichtbar geschweißt
  • Ausladung bis Vorderkante Handlauf ca. 90 mm
  • Abdeckrosette Ø 82 x 10 mm mit Bohrung
    Ø 13 mm zur Aufnahme des Rundstabes

Beispiele/Referenzen

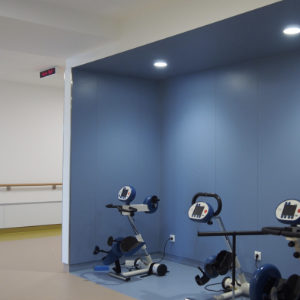

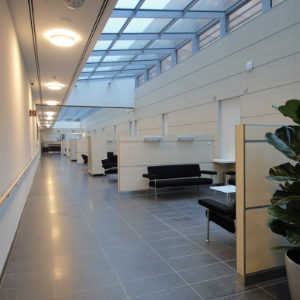

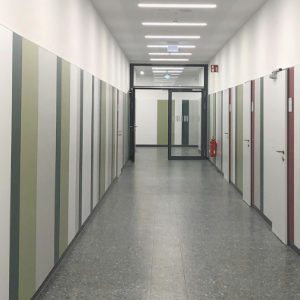

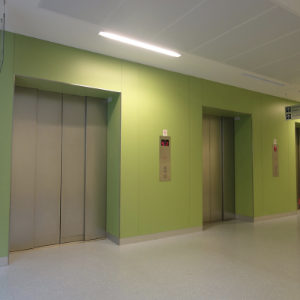

Impressionen von Bauvorhaben in denen der Handlauf Typ K1 zum Einsatz kam.

Therapieklinik, 40670 Meerbusch
Rotes Kreuz Krankenhaus GmbH, 28199 Bremen
Erzgebirgsklinikum, 09456 Annaberg-Buchholz

Downloads

Neutrale Ausschreibungstexte

 Ausschreibungstext Edelsstahlhandlauf mit k1.doc (26KB)
 Ausschreibungstext Edelsstahlhandlauf mit k1.pdf (12,5KB)
 Ausschreibungstext Holz 40 mit k1.pdf (290,6KB)
 Ausschreibungstext Holz 40 mit k1_.docx (183,5KB)
 Ausschreibungstext Holz Birkenmultiplex 40 mit k1.doc (39,5KB)
 Ausschreibungstext Holz Birkenmultiplex 40 mit k1.pdf (20,7KB)

Datenblatt / Montageanforderung

 Datenblatt Edelstahl 40.pdf (173,7KB)
 Datenblatt Holz 40.pdf (174,7KB)

Technische Zeichnungen

 Technische Zeichnungen Konsole k1 neu.pdf (2,1MB)

Prospekt

 Prospekt Handlauf Holz 40.pdf (1,5MB)
