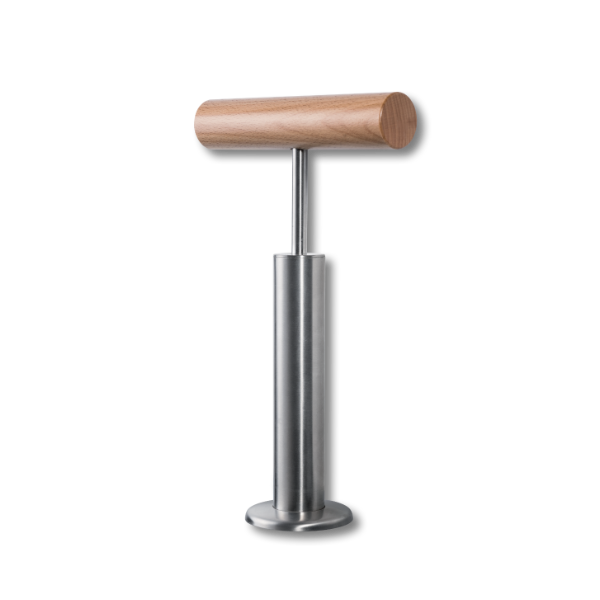

Typ K 11

Standfuß bestehend aus einem Rundrohr
Ø 40 mm und einer angeschweißten
Bodengrundplatte Dicke 4 mm,
Ø 80 mm mit 4 Stück Anschraublöcher
Oberes Rohrende des Standfußes zuge-
deckelt mit einem angeschweißten Rund-
stab Ø 12 mm, um 80 mm verlängert und
Gewinde M 10 x 20 mm zum verdeckten
Eindrehen in den Handlauf
Zur Fassade hin erhält der Standfuß eben-
falls einen angeschweißten Rundstab
Ø 12 mm mit einer Grundplatte 45 mm
Abdeckrosette. Die Länge des vertikalen
Rundstabes muss bauseits ermittelt wer
den und ist in die Position mit einzurechnen
Alle Teile aus Edelstahl und nicht sichtbar
geschweißt
Abdeckrosette Ø 84 x 10 mm mit Bohrung
Ø 41 mm zur Aufnahme des Rundrohrs
Gesamthöhe bis Oberkante Handlauf
900 mm

—
