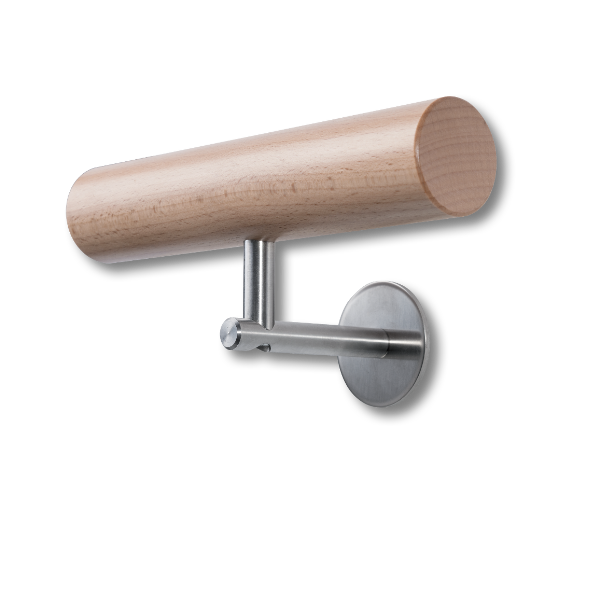

Typ K 6

aus Edelstahl, fein gebürstet

  • Waagrechter Rundstab Ø 12 x 78 mm,
    mit M 8 Innengewinde zur Aufnahme
    der Wandverankerung und Bohrloch
    mit Senkung zur Handlaufbefestigung,
    Schnittkante des Bolzen gefast
  • Wandverankerung als Gewindebolzen M 8 x 63 mm
    für Klebetechnik mit Siebhülse oder Stockschraube
    M 8 x 80 mm zum Eindrehen in die Wand
  • Senkrechte Rohrhülse als Distanzhalter
    Ø 12 x 32 mm für den Handlauf
    zum waagrechten Rundstab
  • Ausladung bis Vorderkante Handlauf ca. 90 mm
  • Abdeckscheibe Ø 50 x 3 mm

    Bei Befestigung in einer Trockenbauwand muss
    eine Traverse aus Massivholz von mind. 30 mm hinterleget sein.

Downloads

Neutrale Ausschreibungstexte

 Ausschreibungstext Holz 40 mit k 6.doc (40KB)
 Ausschreibungstext Holz 40 mit k 6.pdf (21,8KB)

Datenblatt / Montageanforderung

 Datenblatt Edelstahl 40.pdf (173,7KB)
 Datenblatt Holz 40.pdf (174,7KB)

Technische Zeichnungen

 Technische Zeichnungen Konsole k6.pdf (1,6MB)

Prospekt

 Prospekt Handlauf Holz 40.pdf (1,5MB)
