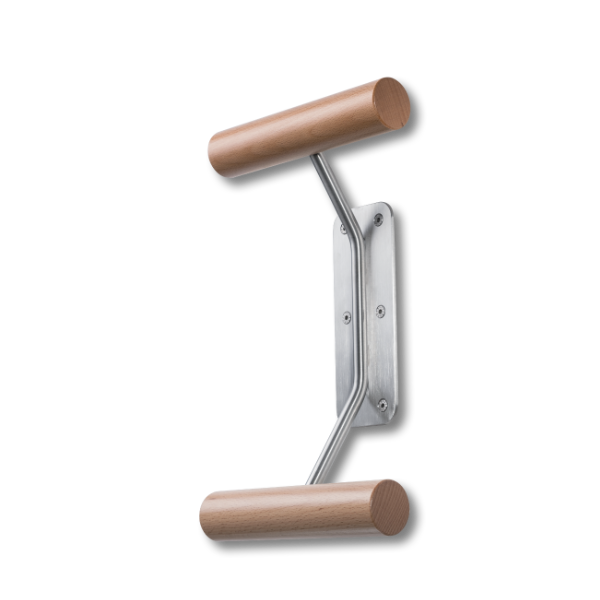

Typ K 12

Doppelhandlauf aus Edelstahl, fein gebürstet

Grundplatte, 180 mm x 70 mm x 3 mm,
mit einer Sechspunktbefestigung
Angeschweißter Rundstab Ø 12 mm,
oben auf 30° und unten auf 35° gebogen.
Oben erhält der Rundstab ein Gewinde M 10 x 20 mm
zum verdeckten Eindrehen in den Handlauf
Der untere Handlauf wird auf den Rundstab gesteckt
und rückseitig mit einer Madenschraube befestigt.
Somit ist der untere Handlauf reversibel
Alle Teile nicht sichtbar geschweißt
Ausladung oberer Handlauf 90 mm
unterer Handlauf 100 mm
Achsabstand beider Handläufe zueinander 300 mm

Downloads

Neutrale Ausschreibungstexte

Ausschreibungstext Edelstahlhandlauf mit k12 Doppelkonsole.doc (32,5KB)

Ausschreibungstext Edelstahlhandlauf mit k12 Doppelkonsole.pdf (11,5KB)

Ausschreibungstext Holz 40 mit k12 Doppelkonsole.doc (35KB)

Ausschreibungstext Holz 40 mit k12 Doppelkonsole.pdf (17,6KB)

Datenblatt / Montageanforderung

Datenblatt Edelstahl 40.pdf (173,7KB)

Datenblatt Holz 40.pdf (174,7KB)

Technische Zeichnungen

Technische Zeichnungen Konsole k12.pdf (834,9KB)

Prospekt

Prospekt Handlauf Holz 40.pdf (1,5MB)
